Descripción

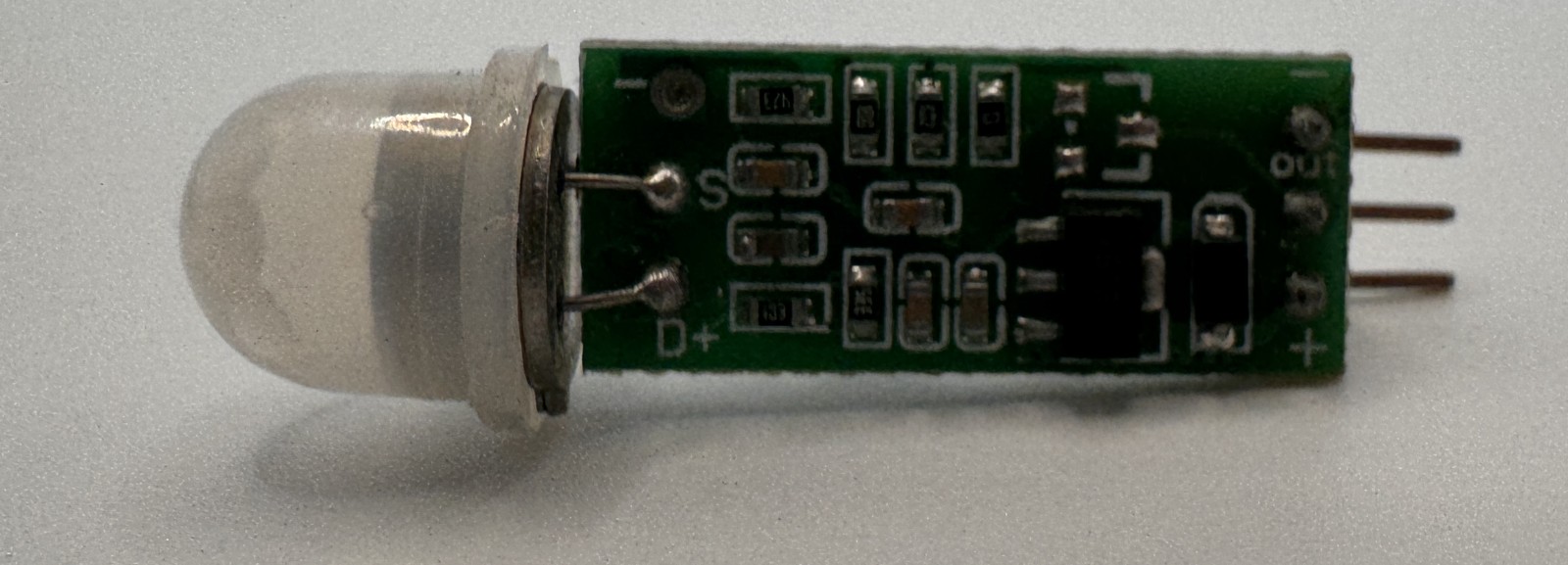

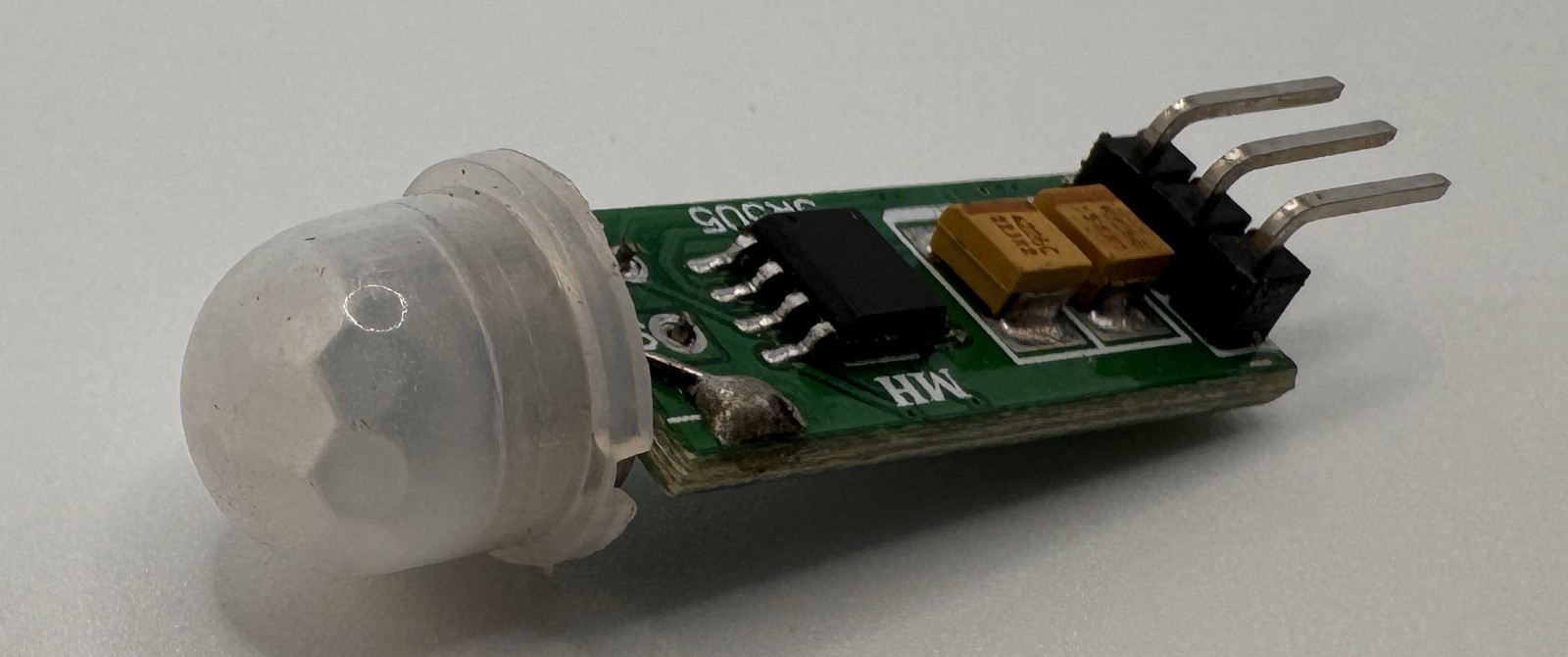

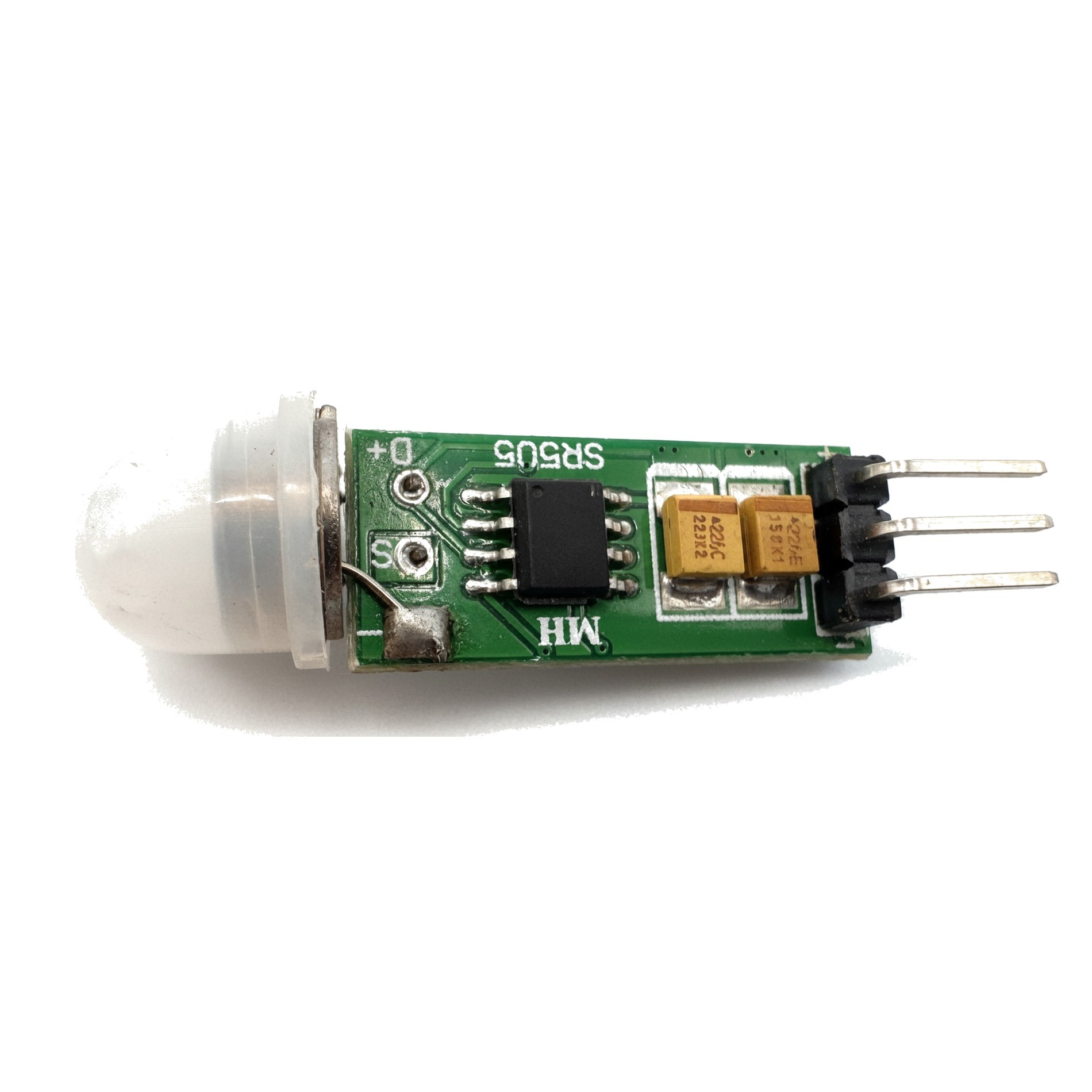

El HC-SR505 es la versión mini del sensor de movimiento PIR: detecta a personas y animales por el calor infrarrojo que emiten, igual que el HC-SR501, pero en una placa de un centímetro de ancho con una lente de 10 mm. Cuando algo se mueve frente a él, la salida sube a 3,3 V durante unos 8 segundos y tu placa lo lee como una entrada digital común. No tiene potenciómetros: el alcance (unos 3 m, 100°) y el tiempo de salida vienen fijos, y eso es justo lo que lo hace fácil de esconder dentro de una caja o un objeto impreso.
Se alimenta entre 4,5 y 20 V y consume menos de 60 µA en reposo, así que sirve para proyectos a pila.
Aplicaciones
· Luces que se encienden solas al pasar, en un espacio chico
· Detectores de presencia escondidos en un objeto impreso en 3D
· Alarmas y juguetes a pila
Compatibilidad
La salida es de 3,3 V, así que se conecta directo a un ESP32, un ESP8266 o una Raspberry Pi, y también a un Arduino, que la lee como nivel alto.
Ficha técnica
| CANTIDAD | Se vende por unidad |
|---|---|
| MODELO | HC-SR505 |
| SENSOR | Infrarrojo pasivo (PIR), lente de 10 mm |
| ALIMENTACIÓN | 4,5 a 20 V |
| SALIDA | 3,3 V en alto al detectar, unos 8 s |
| ALCANCE | ~3 m, 100° |
| PINES | −, OUT, + (3 pines rectos) |

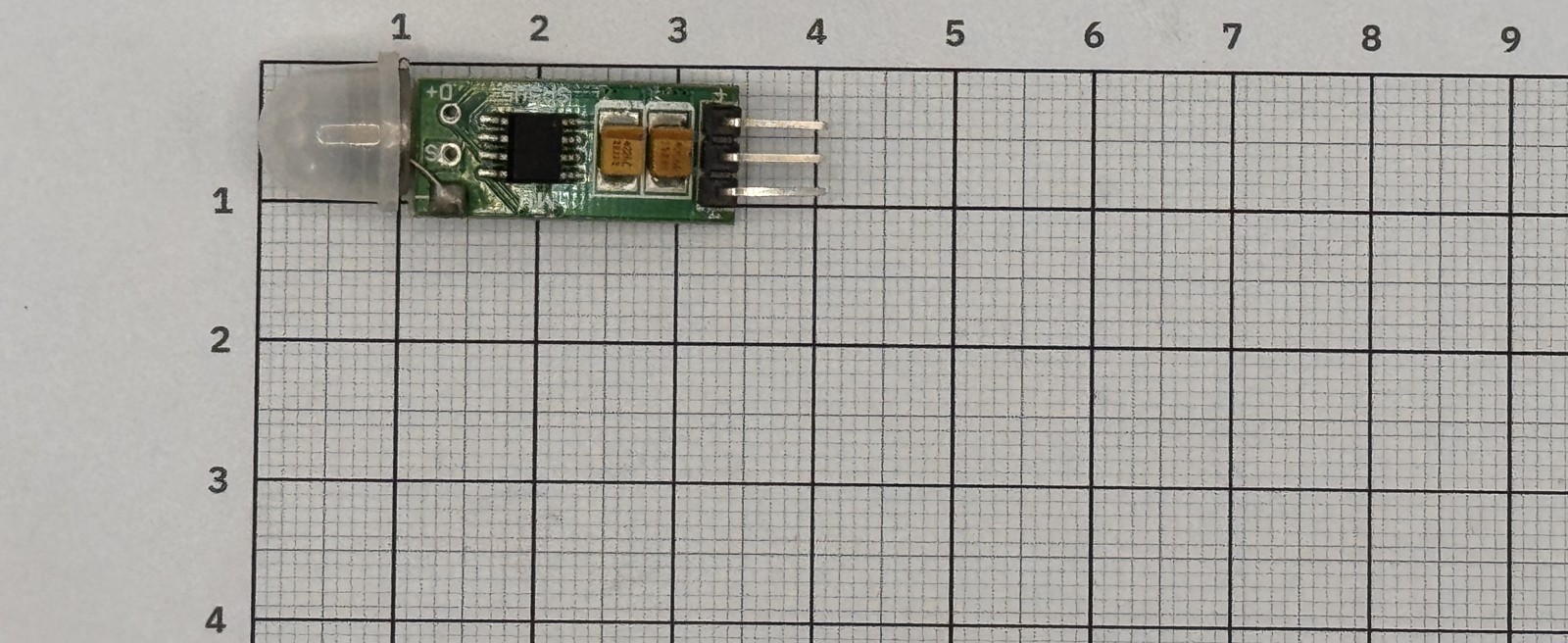

| MEDIDAS | ~40 × 10 mm con lente y pines, ~13 mm de alto |
