Descripción

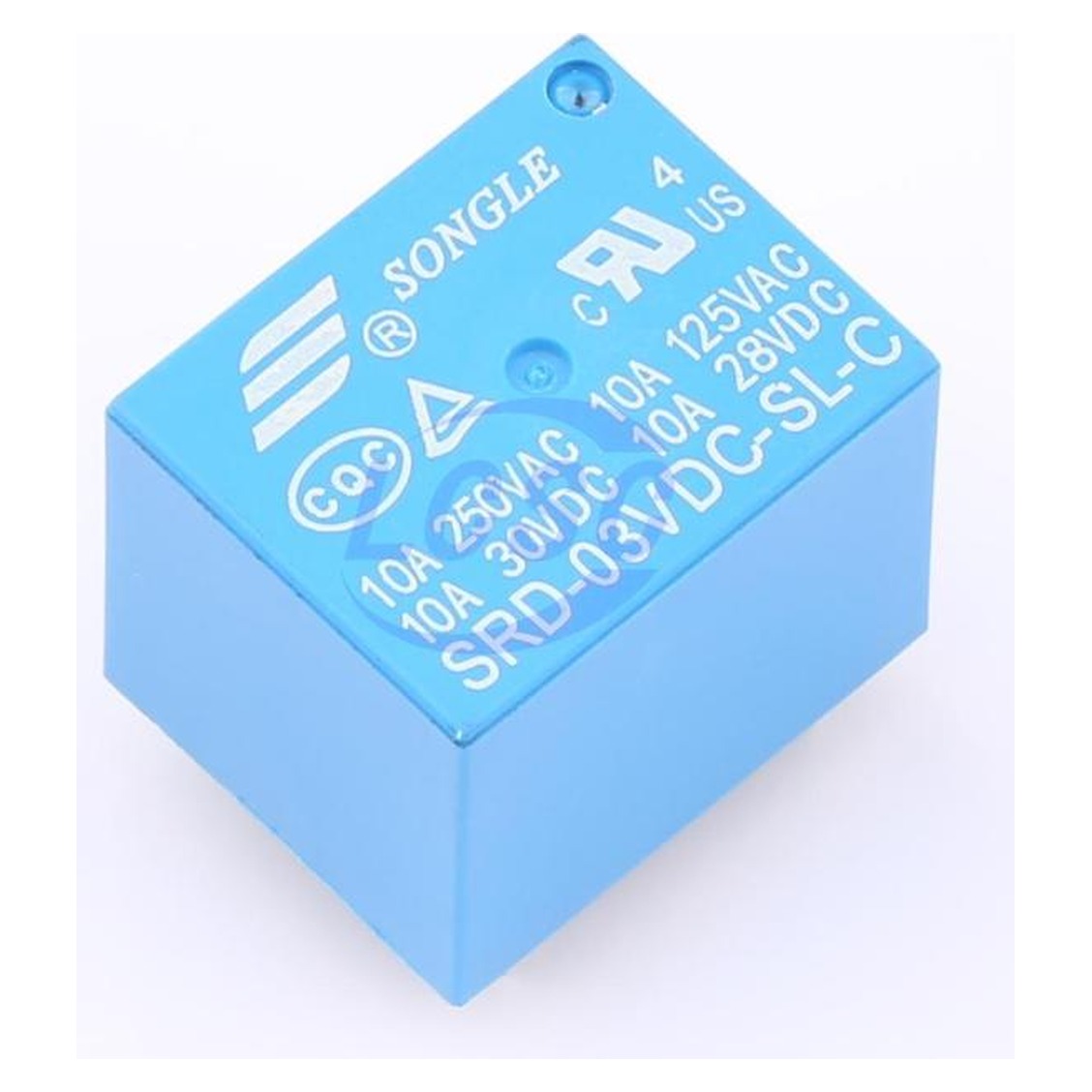

Es el relé azul de siempre: el mismo que viene soldado en los módulos de relé, pero suelto, para tu propia placa. La bobina es de 3 V y los contactos conmutan hasta 10 A, con salida normalmente abierta y normalmente cerrada.
Aplicaciones
· Reemplazar el relé de un módulo o de un aparato
· Diseños con PCB propia donde un módulo completo no cabe
· Conmutar cargas de corriente alterna o continua desde un circuito de 3,3 V
· Entender cómo funciona un relé por dentro
Compatibilidad
No se maneja directo desde un pin de Arduino o ESP32: la bobina pide más corriente de la que entrega un GPIO, así que va con un transistor y un diodo volante. Si quieres conectar y listo, el módulo de relé de 1 canal trae todo eso puesto. Si vas a trabajar con la red eléctrica, hazlo con supervisión y aislando bien las conexiones.
Ficha técnica
| CANTIDAD | Se vende por unidad |
|---|---|
| TIPO | Relé electromecánico suelto, sin placa ni optoacoplador |
| BOBINA | 3 V DC |
| CONTACTOS | Un inversor (SPDT): común, NA y NC |
| CARGA MÁXIMA | 10 A a 250 V AC · 10 A a 30 V DC |
| MONTAJE | 5 pines para soldar en PCB |
