Descripción

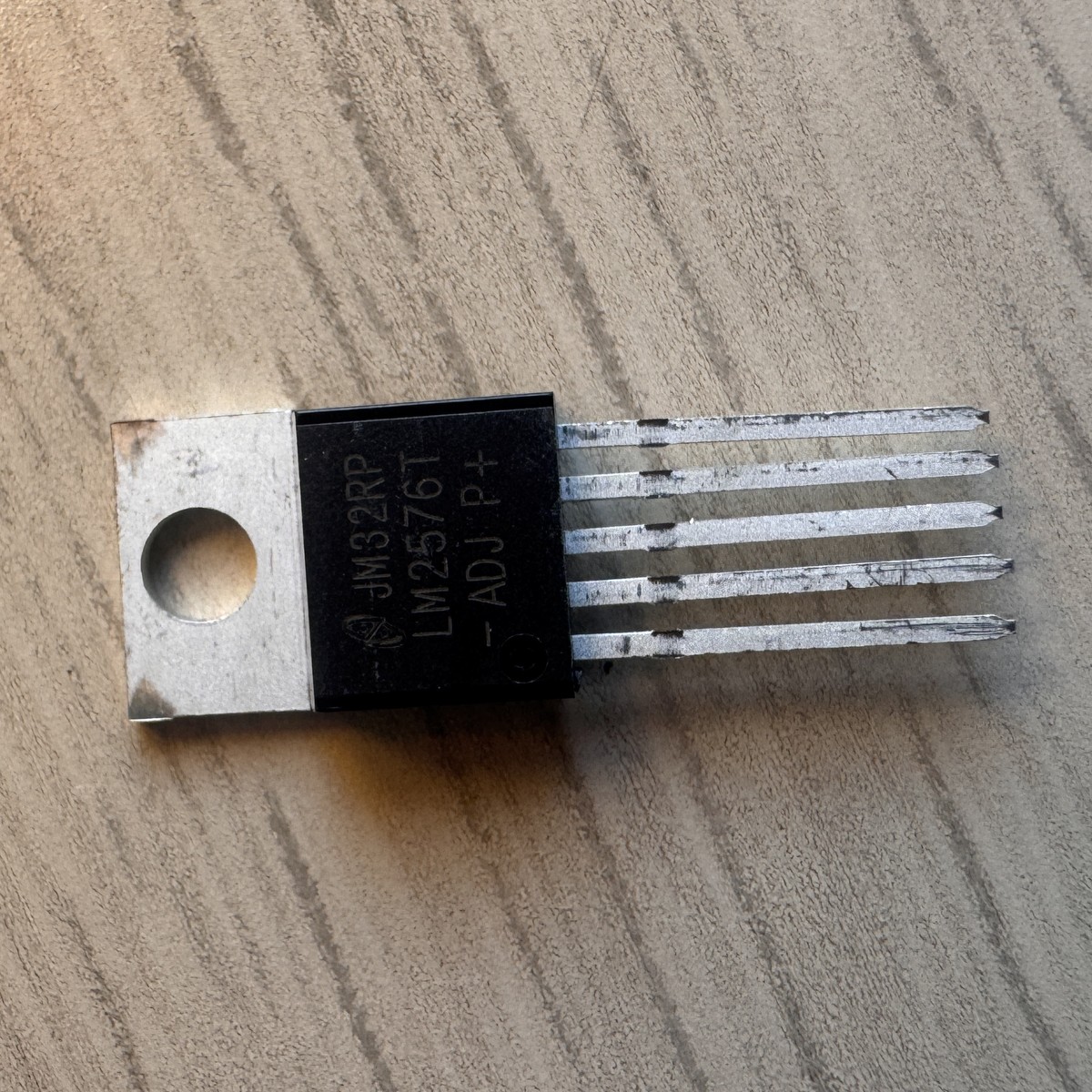

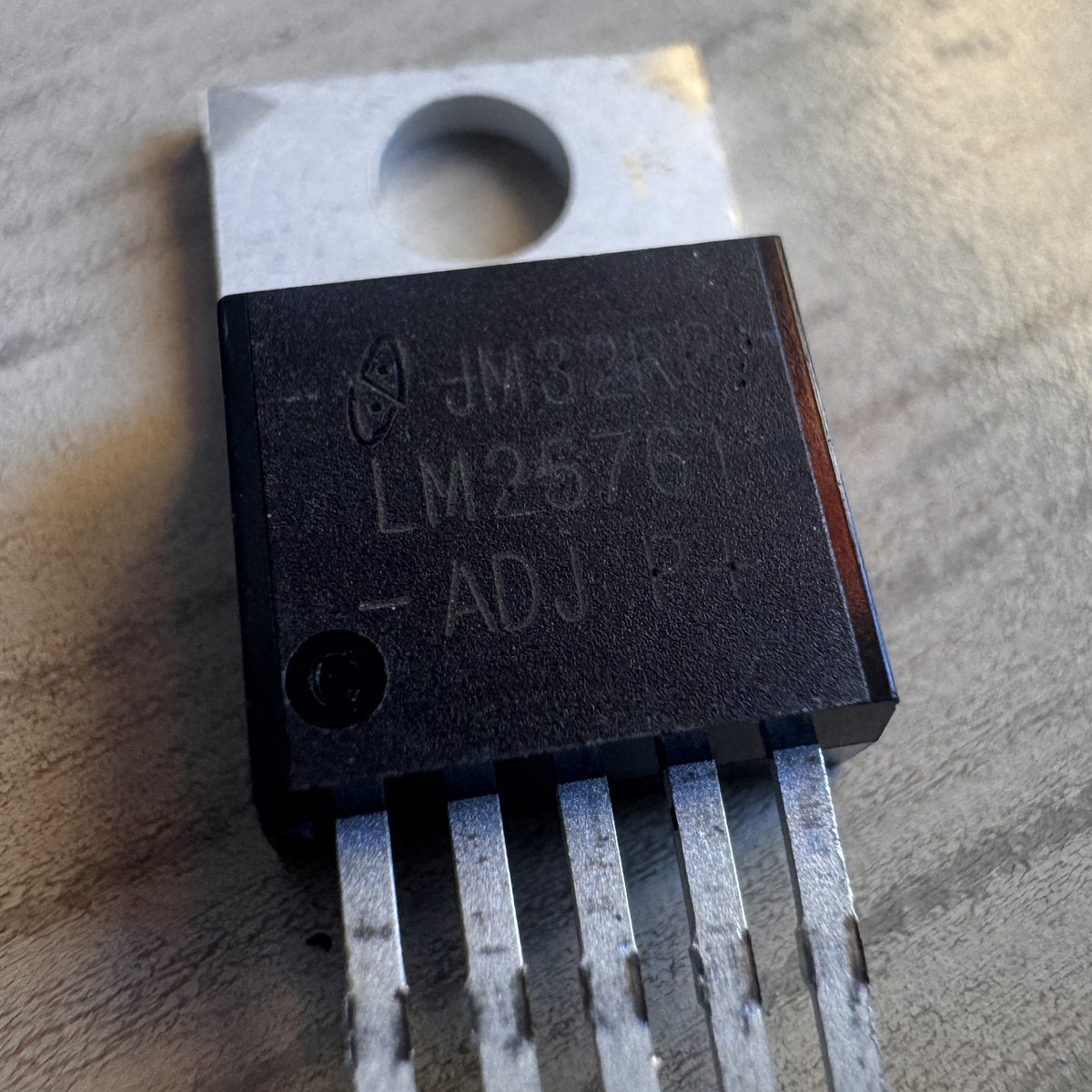

El LM2576-ADJ es un regulador de voltaje conmutado (step-down o buck) de 3 A en encapsulado TO-220 de 5 pines. Con un puñado de componentes externos —bobina, diodo Schottky y un divisor resistivo— arma una fuente ajustable de 1,23 a 37 V a partir de una entrada de hasta 40 V, con mucho mejor rendimiento térmico que un regulador lineal: donde un LM317 necesita disipador grande, este entrega los mismos amperes apenas tibio.
Aplicaciones
Fuentes de banco ajustables, alimentar proyectos de 5 V o 3,3 V desde una batería de 12 o 24 V, reemplazo del clásico 7805 cuando la caída de voltaje lo hace hervir, y reparación de fuentes que ya traen este integrado.
Qué se necesita además
Es el circuito integrado solo, no un módulo armado: el datasheet trae el circuito de referencia con la bobina de 100 µH, el diodo Schottky y los condensadores. Si buscas la solución lista para conectar, mira el reductor LM2596 del catálogo.

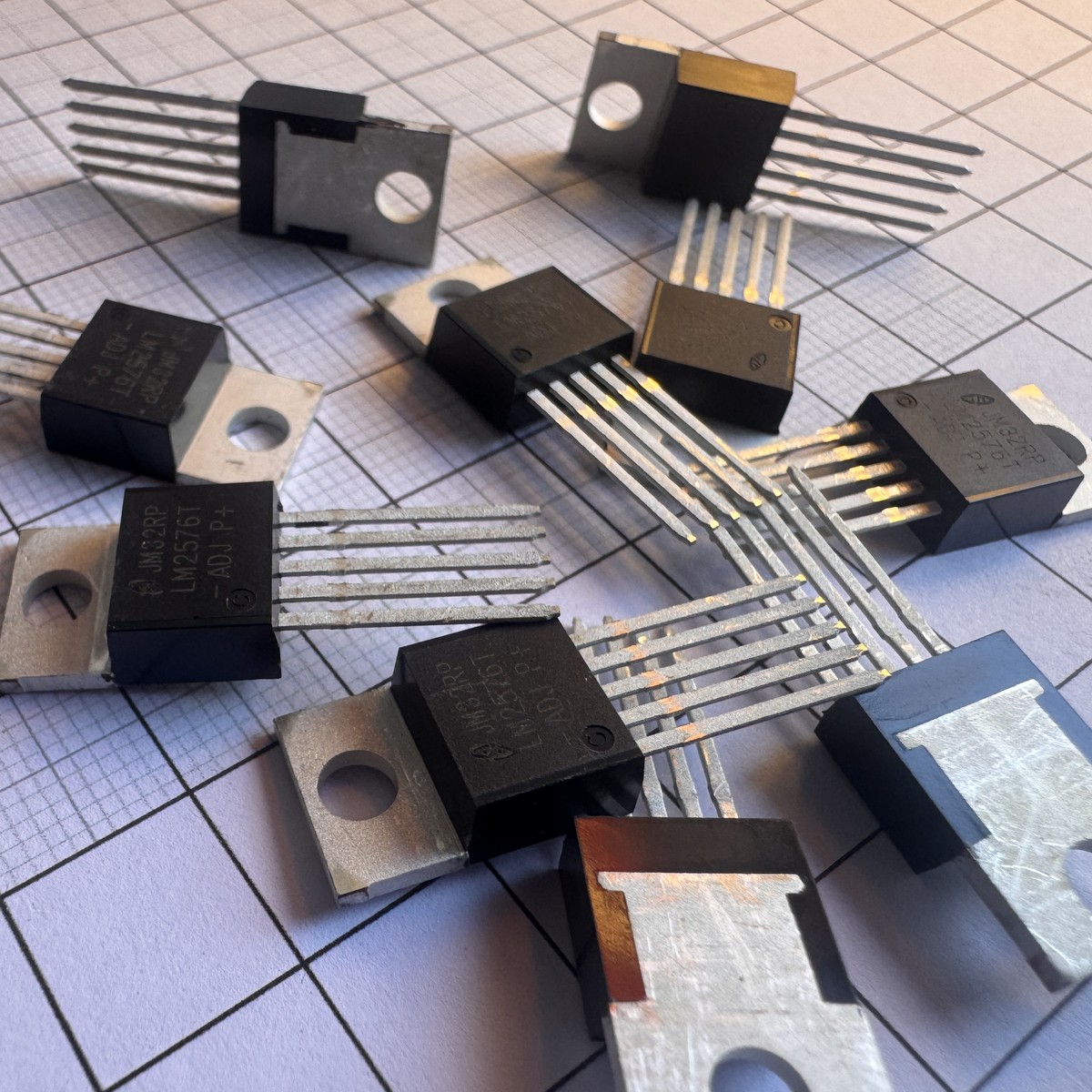

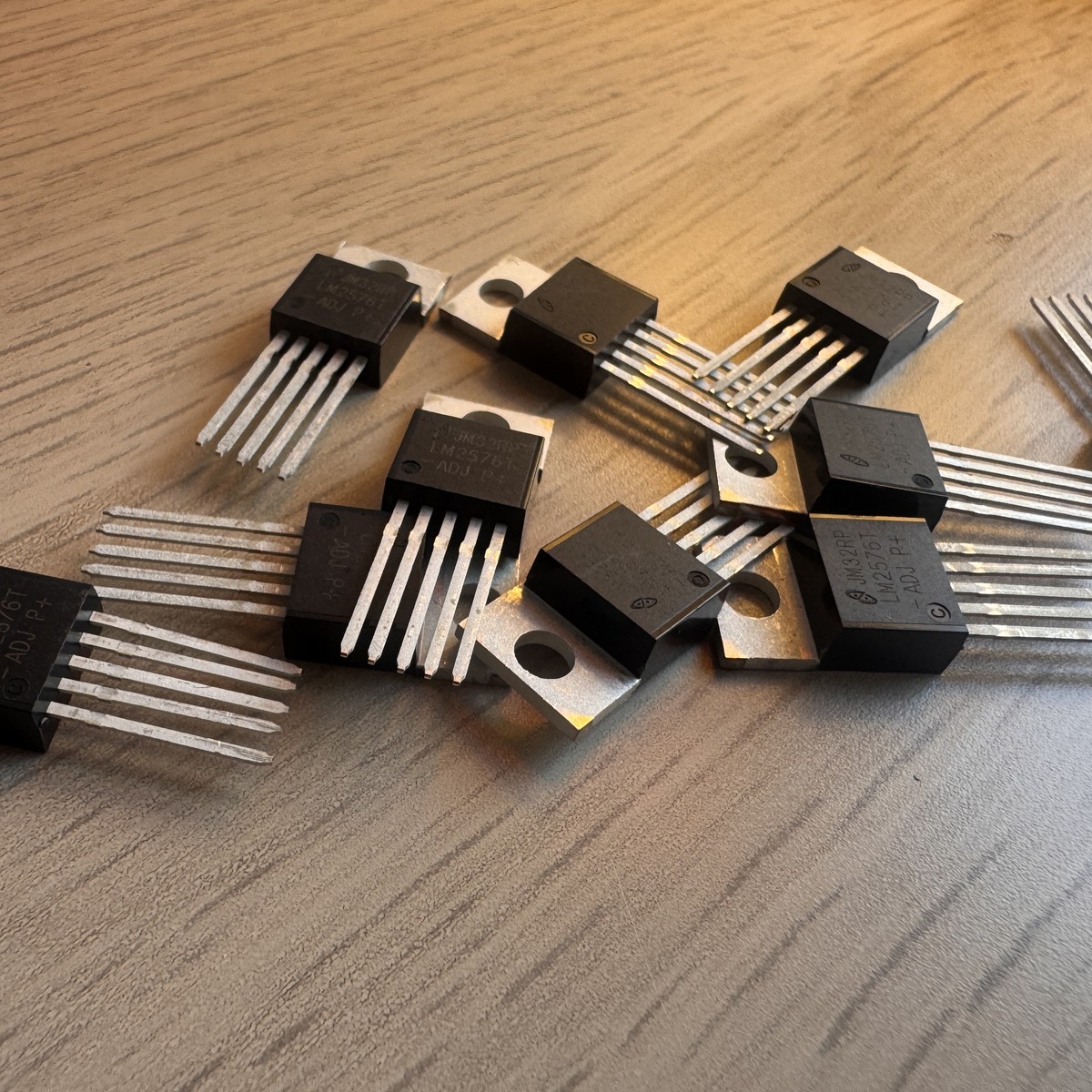

Unidades sueltas de stock de taller; las patas pueden traer marcas de estaño.
Ficha técnica
| CHIP | LM2576-ADJ |
|---|---|
| TIPO | Regulador conmutado step-down (buck) |
| ENTRADA | Hasta 40 V |
| SALIDA | 1,23 – 37 V ajustable |
| CORRIENTE | 3 A |
| FRECUENCIA | 52 kHz |
| ENCAPSULADO | TO-220 de 5 pines |
