Descripción

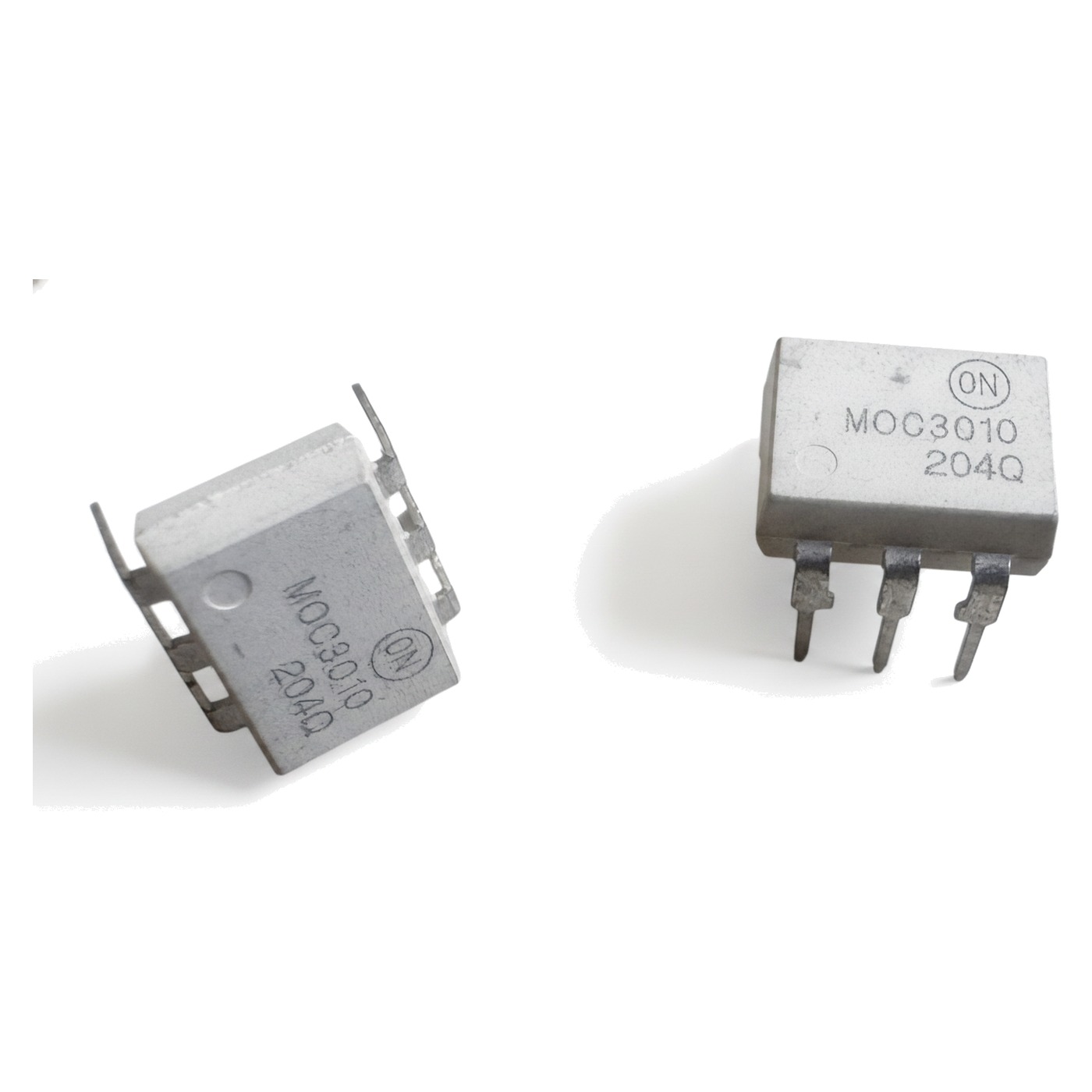

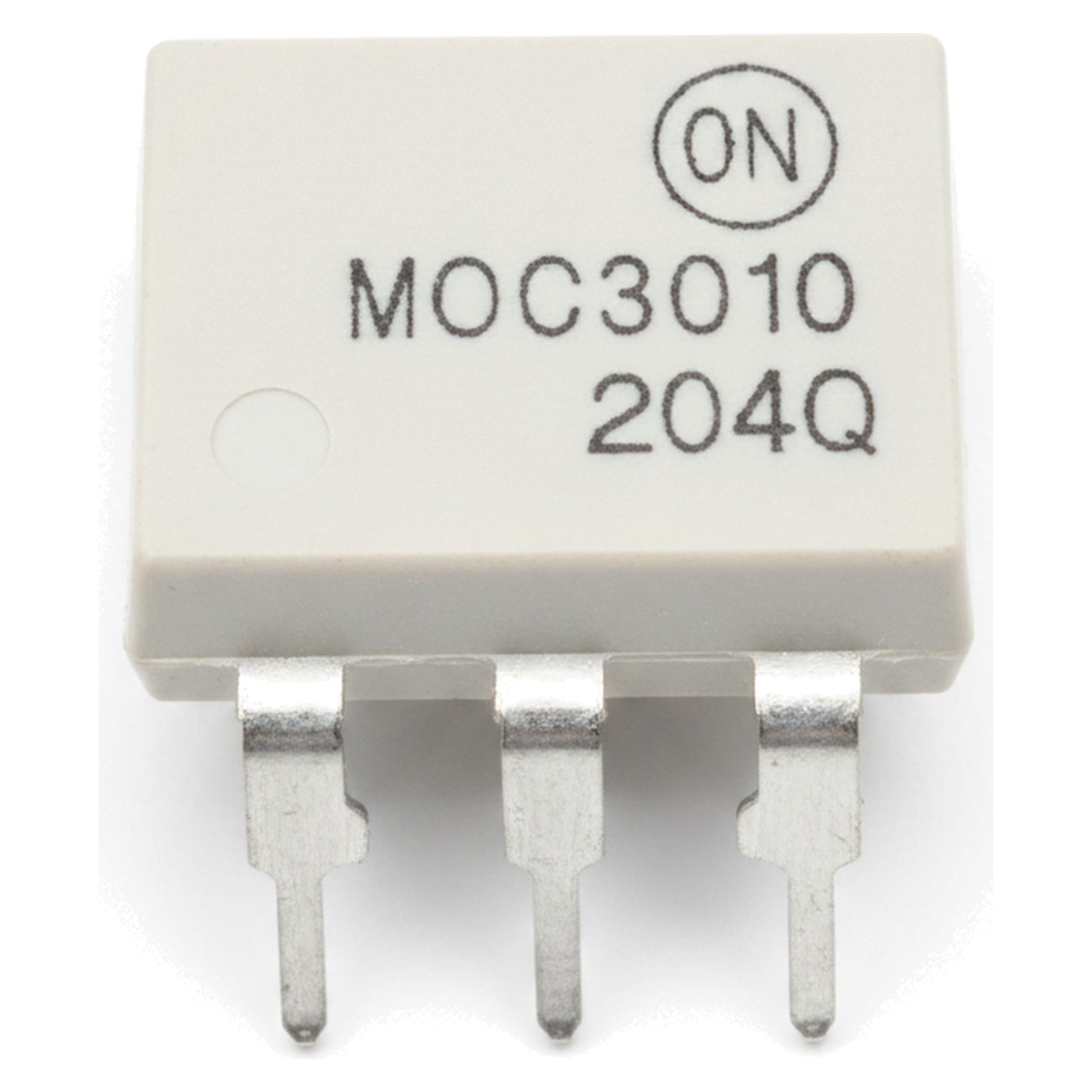

El MOC3010 es un optoacoplador con salida a TRIAC: aísla ópticamente el microcontrolador de la red de 220 V y dispara el TRIAC de potencia que maneja la carga. El lado de control es apenas un LED infrarrojo —cualquier pin de un Arduino o un ESP32 lo enciende con 15 mA— y del otro lado hay un interruptor bilateral de silicio que bloquea hasta 250 V pico, con 4.170 Vrms de aislación entre los dos mundos.
Es de disparo aleatorio (random-phase), no de cruce por cero: conduce en el punto de la onda en que se lo pide. Eso es justo lo que hace falta para regular por ángulo de fase —un dimmer, un control de velocidad— y es lo que lo separa del MOC3041 o del MOC3063, que esperan al cruce y sirven para encender y apagar sin ruido.
Aplicaciones
Dimmers de ampolletas incandescentes, control de velocidad de motores universales, relés de estado sólido caseros, control de resistencias calefactoras y de electroválvulas, y la interfaz entre un ESP32 y una carga de 220 V sin relé mecánico de por medio.
Qué se necesita además
No maneja la carga por sí solo: su salida aguanta 1 A de pico y está pensada para disparar un TRIAC de potencia —un BT136, un BTA16—. El datasheet trae el circuito de referencia con la resistencia de puerta y la red snubber, que en carga inductiva no es opcional. El pin 5 no se conecta: es el sustrato del TRIAC.
Trabajar con 220 V es peligroso. Este integrado aísla el lado de control; no reemplaza saber lo que se hace.

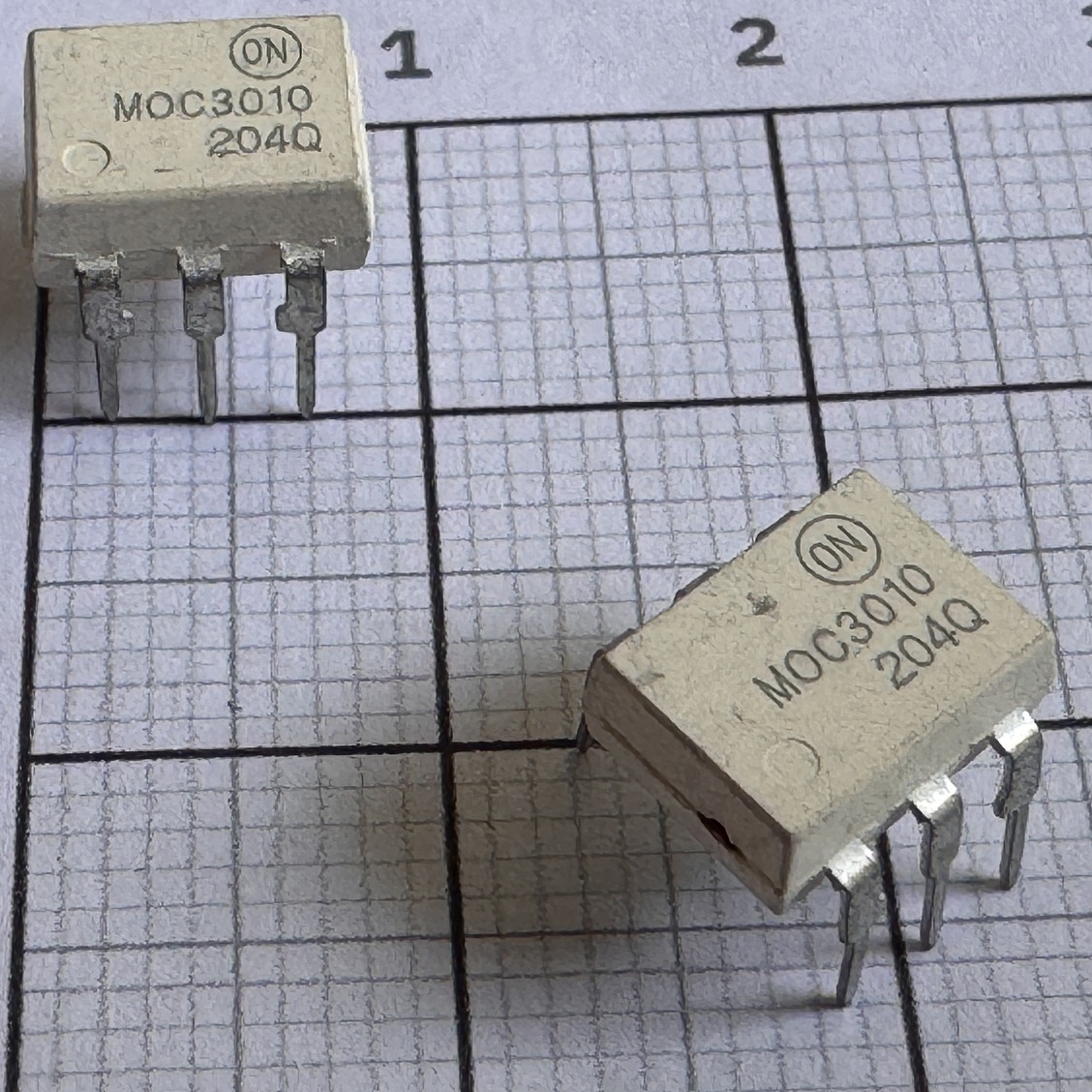

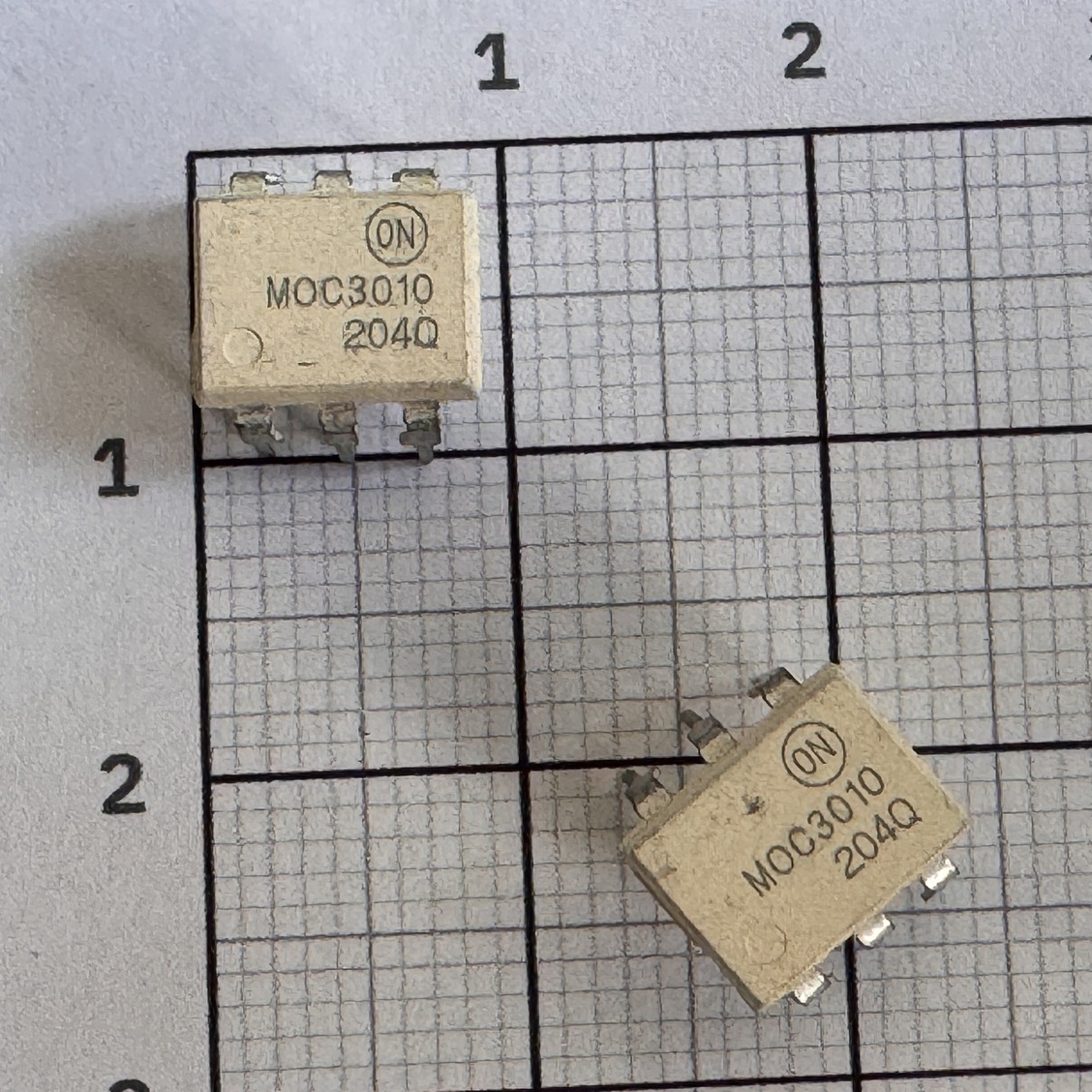

Unidades sueltas de stock de taller: el encapsulado puede traer marcas de uso y las patas, restos de estaño.
Ficha técnica
| CHIP | MOC3010 (ON Semiconductor) |
|---|---|
| TIPO | Optoacoplador con salida a TRIAC, disparo aleatorio |
| CRUCE POR CERO | No — dispara en cualquier punto de la onda |
| BLOQUEO DE SALIDA | 250 V pico |
| DISPARO | 15 mA máx. en el LED (60 mA absoluto) |
| SALIDA | 1 A pico no repetitivo |
| AISLACIÓN | 4.170 Vrms por 1 minuto (UL1577) |
| ENCAPSULADO | DIP de 6 pines, paso 2,54 mm |
