Descripción

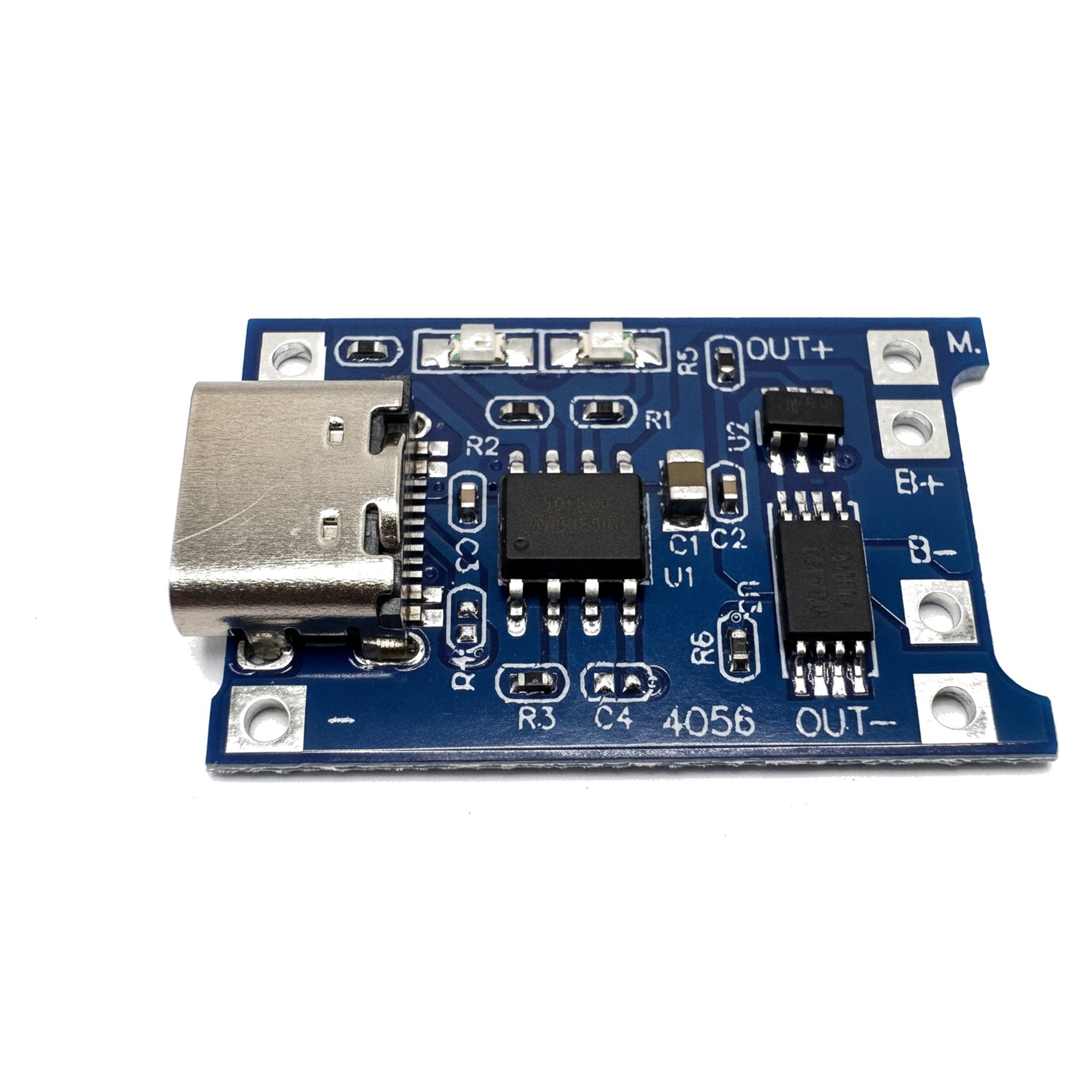

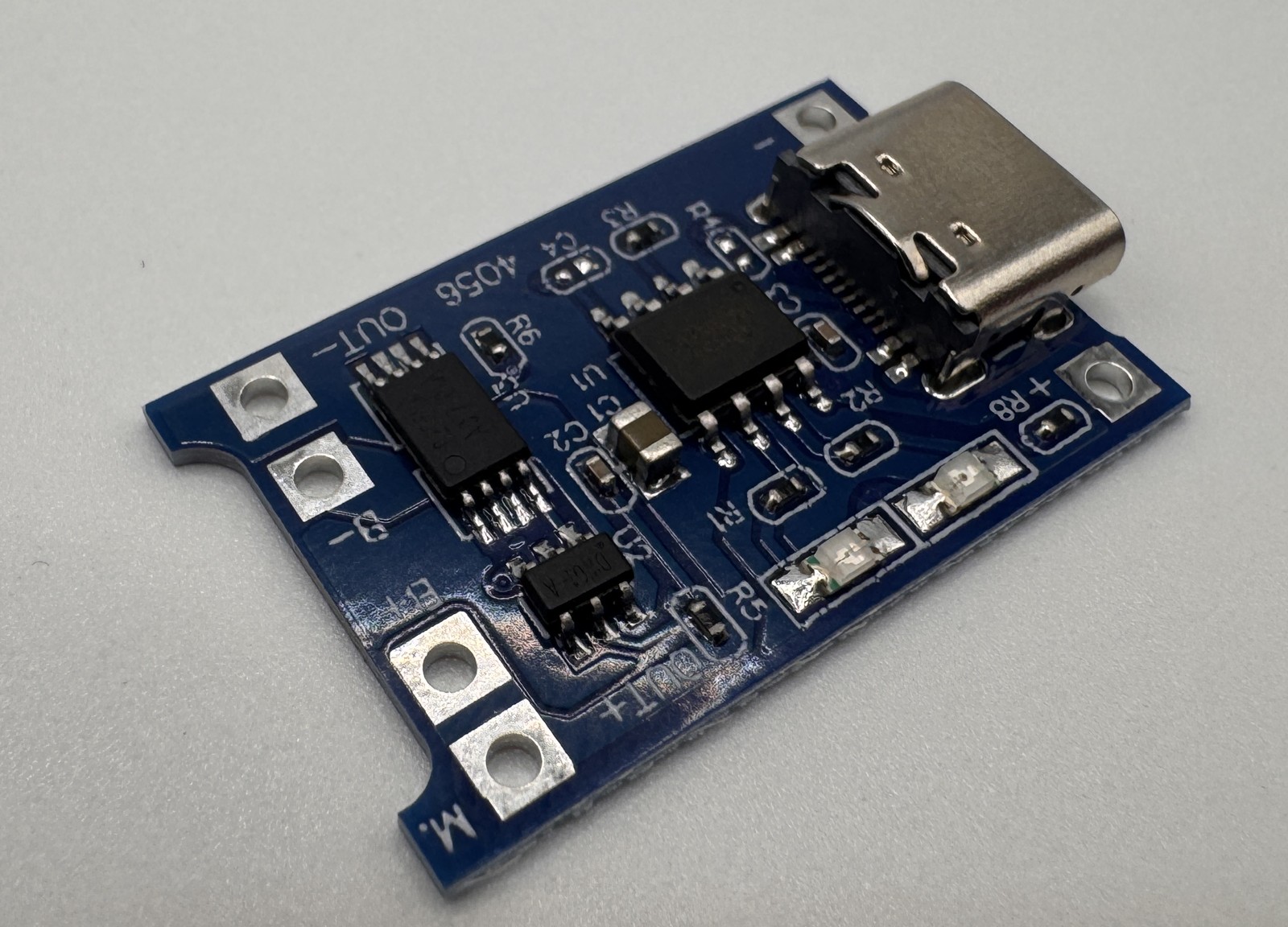

Módulo de carga para una celda de litio (18650, LiPo, 3,7 V) con la protección integrada y conector USB-C, en el formato clásico de 26 × 17 mm con cuatro agujeros de montaje. Carga a 1 A con el TP4056, y el par DW01 + 8205 que va al lado corta la batería antes de que se sobrecargue, se descargue de más o se cortocircuite. Dos LED cuentan lo que pasa: rojo cargando, azul cargada.

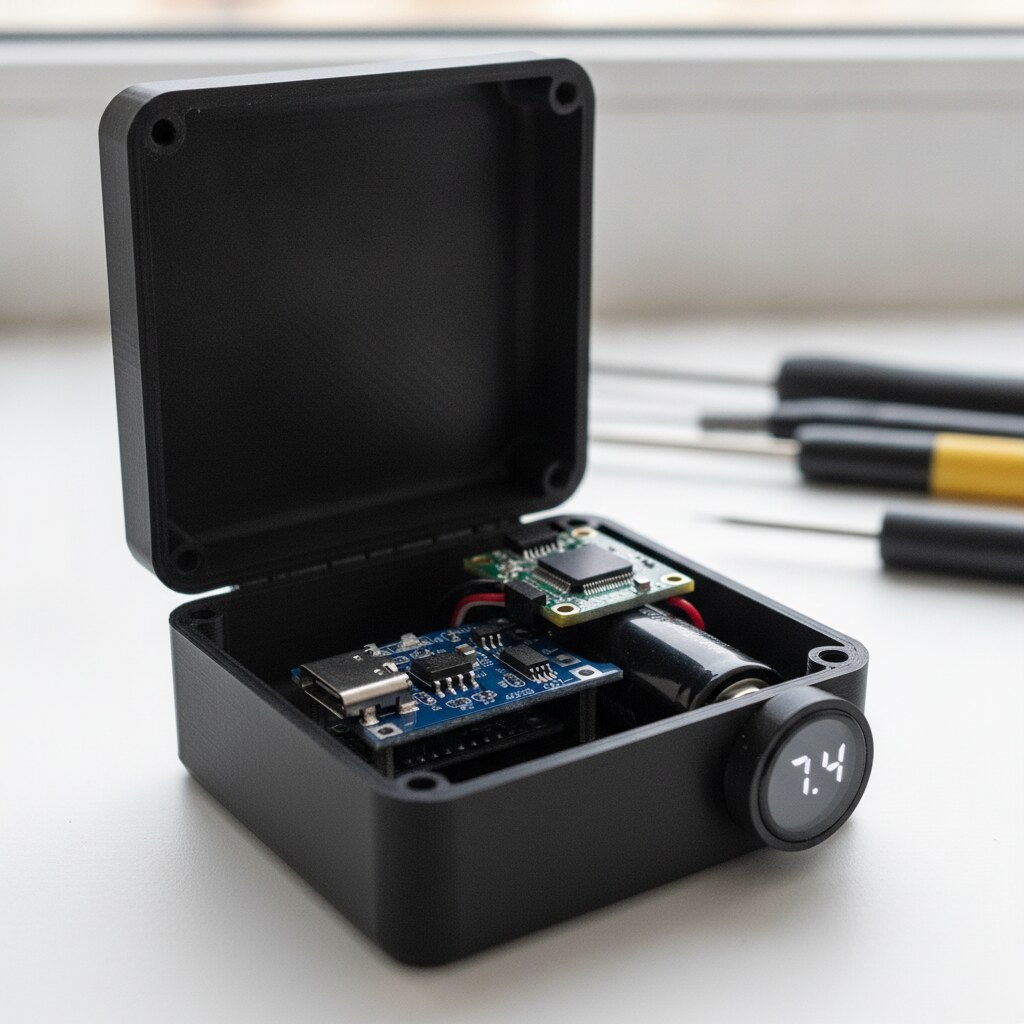

Es la misma función que nuestro cargador TP4056 mini, en una placa más grande y fácil de atornillar o pegar dentro de una caja: la batería va a B+ y B−, y el proyecto cuelga de OUT+ y OUT−, que es lo que la protección vigila.
Aplicaciones
· Powerbank y lámparas a batería hechas en casa
· Proyectos con ESP32 o Arduino que corren a pila 18650
· Reemplazar el cargador de un juguete o un parlante
Compatibilidad
Cualquier celda de litio de una sola celda (3,7 V nominal, 4,2 V de carga). No sirve para packs de 2 o más celdas en serie ni para baterías de LiFePO4.
Ficha técnica
| CANTIDAD | Se vende por unidad |
|---|---|
| CIRCUITO | TP4056 + DW01-A + 8205 (protección) |
| BATERÍA | 1 celda de litio, 3,7 V / 4,2 V |
| CORRIENTE DE CARGA | 1 A |
| CONECTOR | USB-C |
| PROTECCIÓN | Sobrecarga, sobredescarga y cortocircuito |
| TERMINALES | + − de entrada, B+ B− batería, OUT+ OUT− salida |

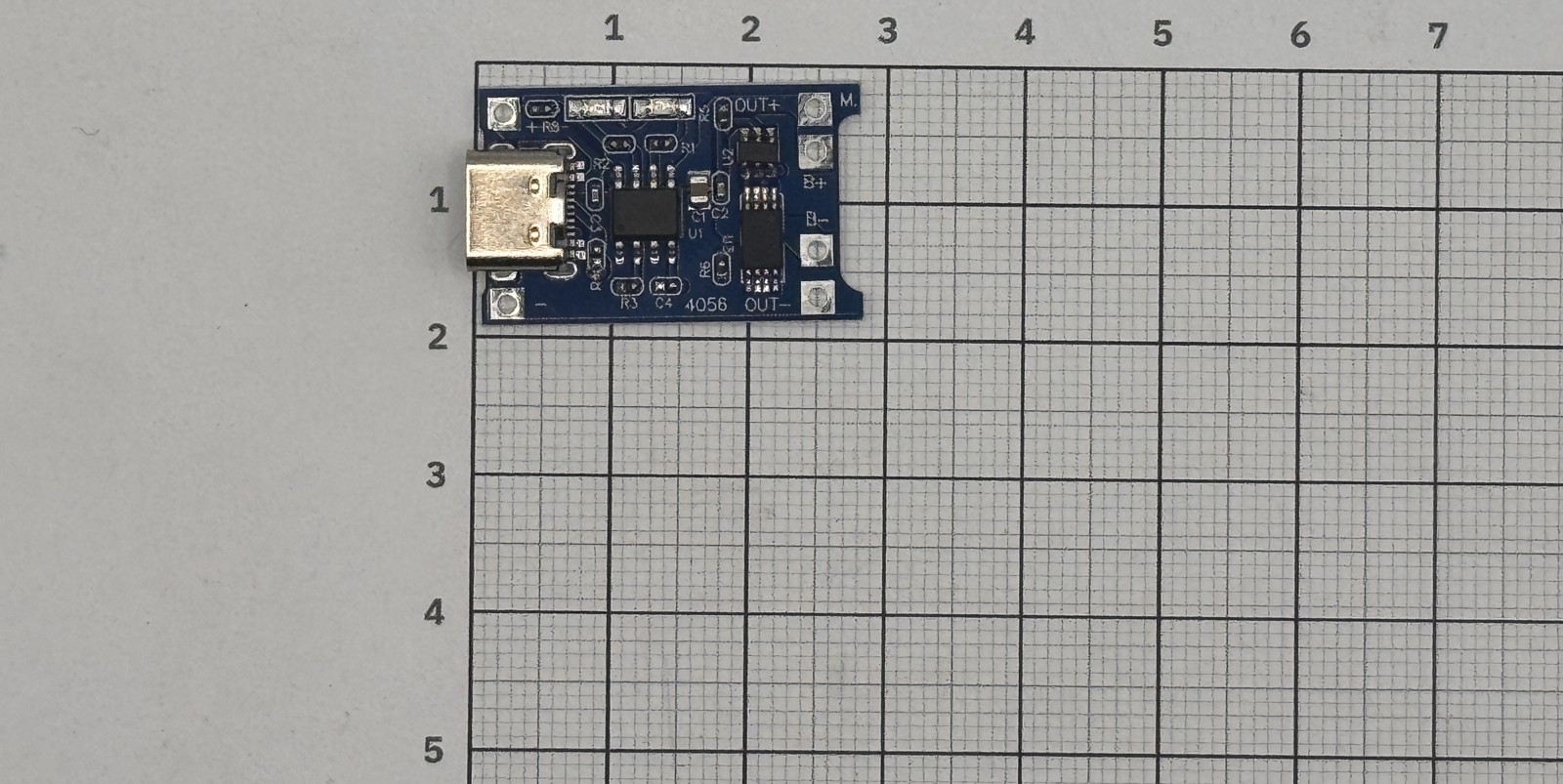

| MEDIDAS | 26 × 17 × 5 mm, con 4 agujeros de montaje |
| PESO | 1,55 g |
